Tour SIDERMO

C'est un tour d'établi de la gamme "250x550", c'est à dire ayant un diamètre admissible sur banc de 25cm et une entre-pointes de 55cm.

On retrouve le même tour chez tous les importateurs européens (SIDERMECA, OTELO, RC-MACHINES, QUANTUM, HBM, etc...) qui ne font que choisir la couleur (vert, bleu, mauve...) et proposer des variantes telles que variateur électronique incorporé ou encore boite norton en lieu et place des pignons à changer.

Certains vendeurs préparent complétement la machine en enlevant la graisse du transport et en réglant au mieux ce qui peut l'être, d'autres se contentent de faire uniquement de l'import, d'où des variations de prix conséquentes.

Mon tour est la version la plus simple qui existe : changements de vitesses par courroie, pas de compte tour, pas de boite de vitesse. Il possède néanmoins une vis mère permettant de réaliser des filetages, ainsi qu'un système de fixation du mandrin de type "cam-lock" permettant d'enlever et remettre le mandrin en un tour de main.



Pour cause de déménagement, la numérisation de la fraiseuse Z1C est actuellement à l'arrêt, j'ai donc jeté mon dévolu sur le tour que j'ai pu transporter par petits bouts dans mon "nouvel atelier provisoire".

Le tour est presque neuf, pour une fois il n'y aura pas de rénovation :)

La marque n'existe plus (à ce jour si j'ai bien compris, rachetée par Sidermeca puis par Otelo) mais on trouve des clônes chez tous les distributeurs pré-cités.



Vous pouvez utiliser le menu de gauche pour naviguer dans les étapes de la numérisation.

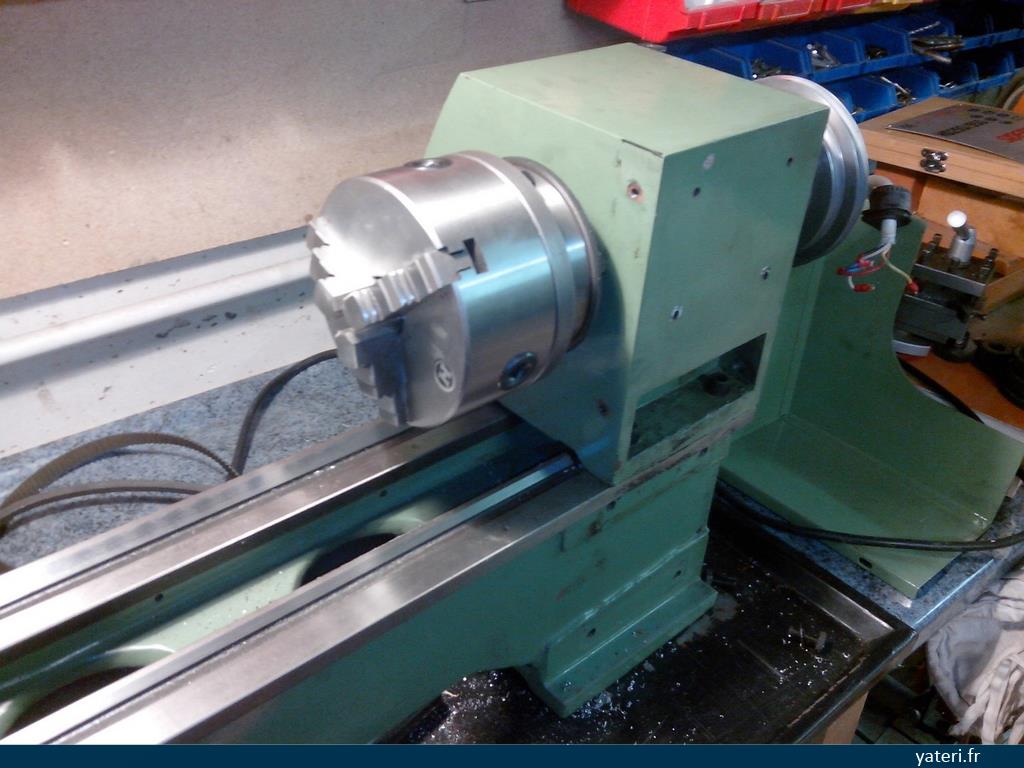

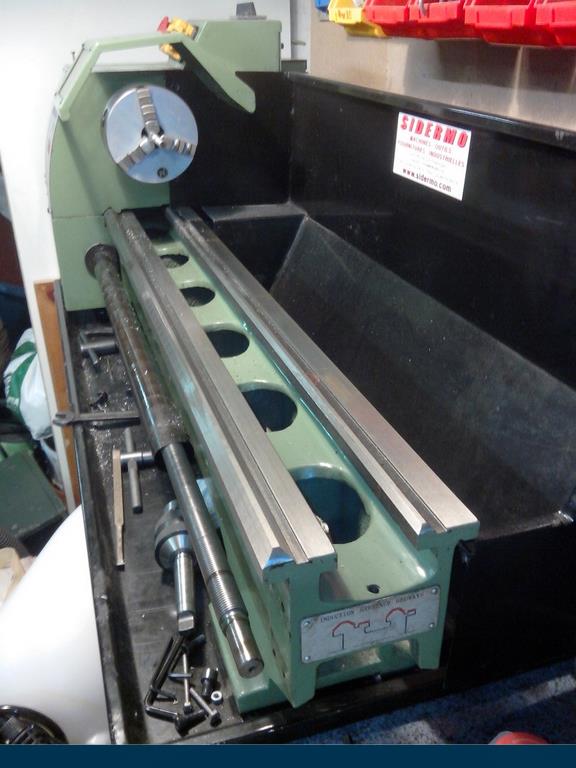

Quelques photos du démontage :



Caractéristiques générales

  • Diamètre sur banc : 250 mm
  • Diamètre sur chariot : 140 mm
  • Distance entre pointe : 550 mm
  • Alésage de broche : 20 mm
  • Filets à pas métrique : 0,4 à 3,0 mm
  • Cône de broche CM3
  • Cône de contre-pointe CM2
  • Porte-outil : 10x10
  • Vitesse de broche : 125 - 2000 tr/min
  • Dimension : environ 1200 x 660 x 600 mm
  • Poids : environ 150 kg
  • Alimentation : 240V - 50Hz
  • Puissance : 550 W
